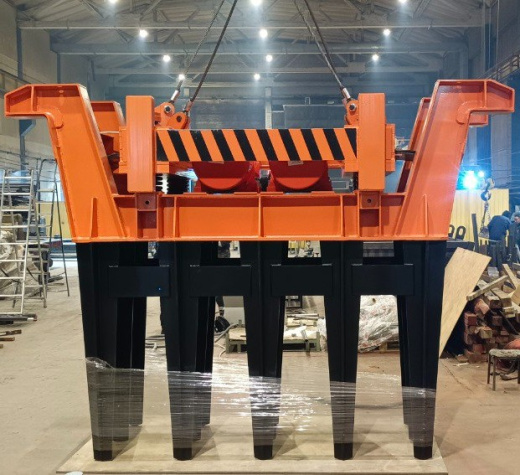

Виброразгрузчик семейства СО-265 предназначен для рыхления в полувагонах слежавшегося и/или смерзшегося насыпного материала (песка, щебня, различных руд, шлака, угля и других подобных материалов, имеющих влажность не более 17%) путем виброрыхления и создания текучести при разгрузке сырья через люки.
Назначение
Виброразгрузчик семейства СО-265 предназначен для рыхления в полувагонах слежавшегося и/или смерзшегося насыпного материала (песка, щебня, различных руд, шлака, угля и других подобных материалов, имеющих влажность не более 17%) путем виброрыхления и создания текучести при разгрузке сырья через люки.
Виброразгрузчик отвечает требованиям ГОСТ 22235–76 «Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ".
Виброразгрузчик соответствует климатическому исполнению по выбору Заказчика У1 или УХЛ1 по ГОСТ 15150–69 и предназначен для эксплуатации при температурах от -50 °С (при условии замены масла в редукторах на соответствующее сезону) до +40 °С.
По запросу от Заказчика возможно изготовление и поставка изделия, оснащённого электрооборудованием во взрывозащищенном исполнении в соответствии с ТР ТС 012/2011.
Описание устройства

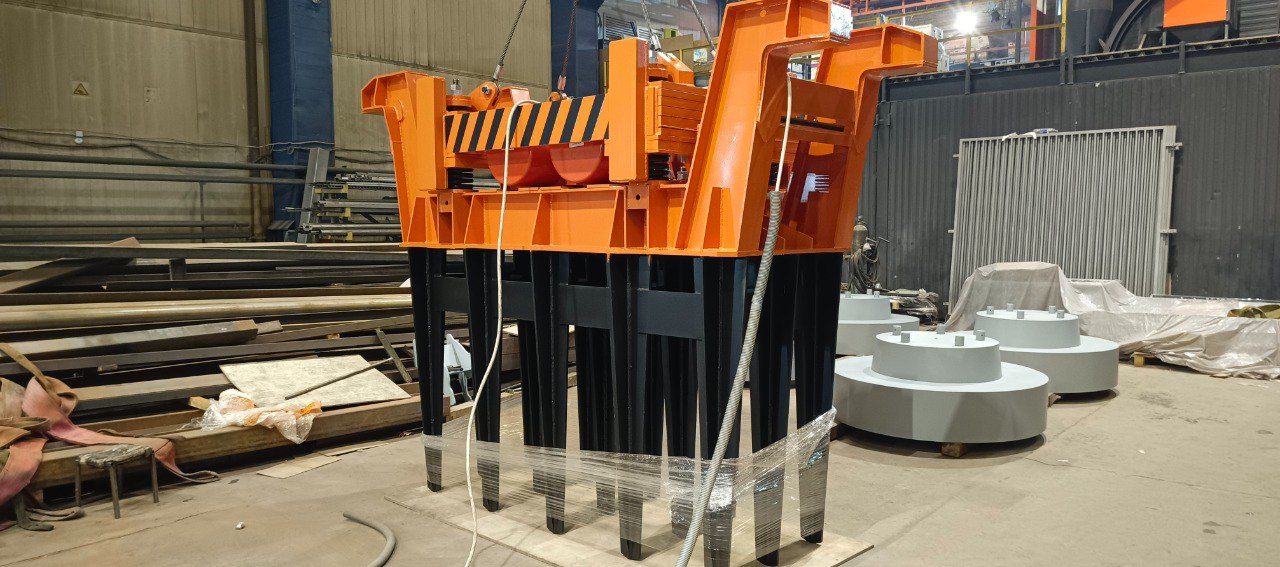

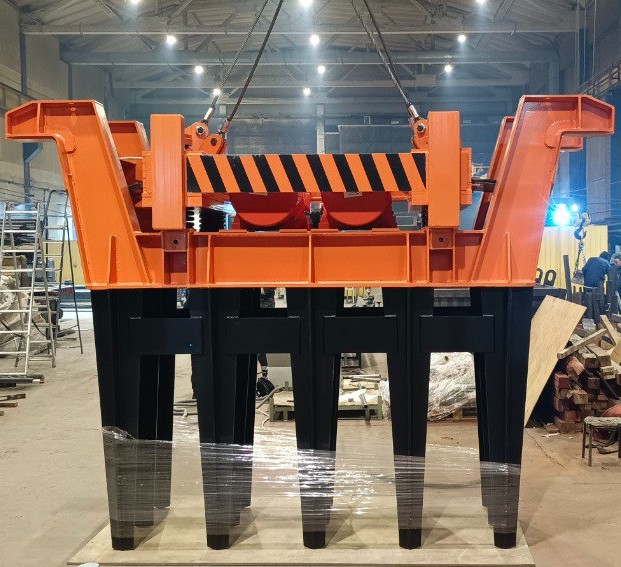

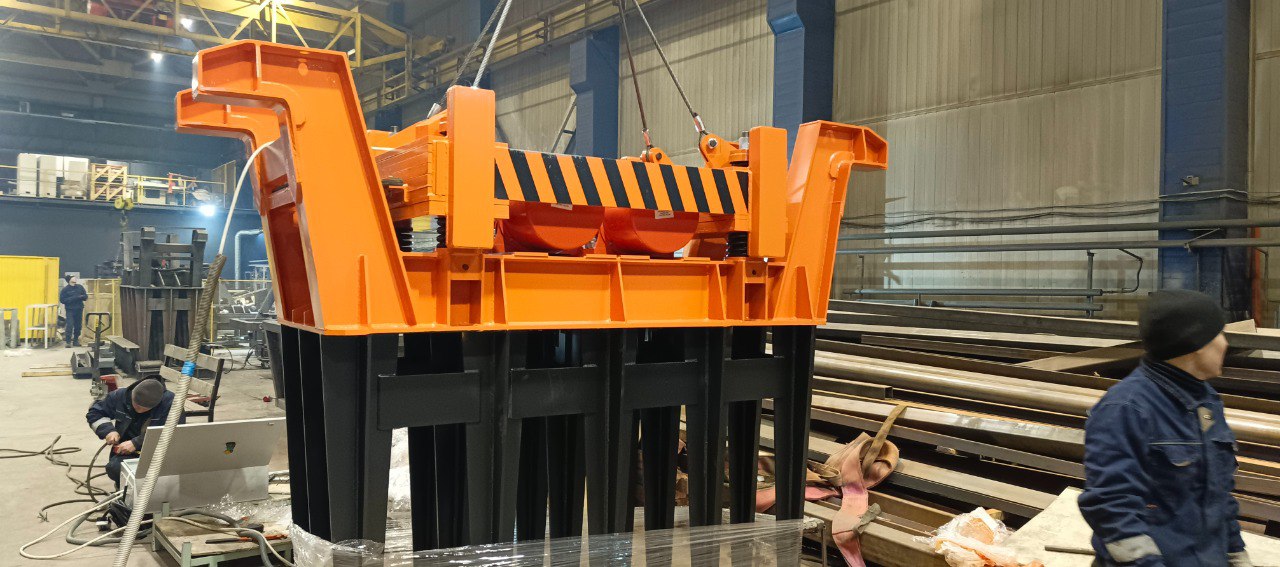

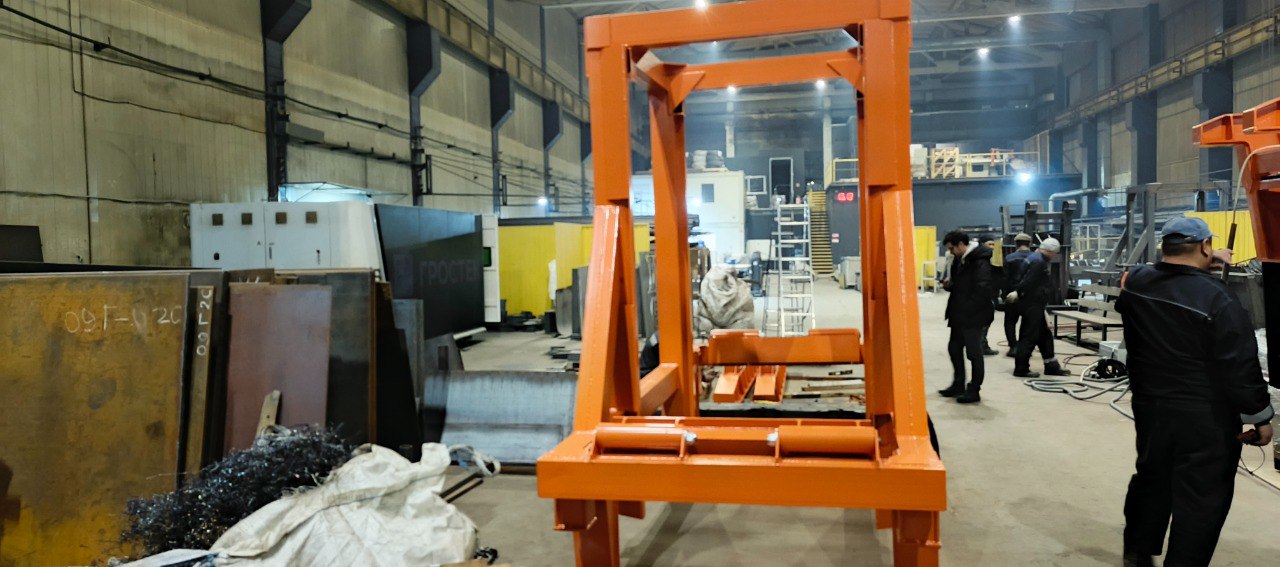

Конструкция виброразгрузчика состоит из опорной рамы, внутри которой размещён подвижный рабочий орган со штырями для рыхления насыпного груза. На раме установлены откидные балки, позволяющие регулировать максимальную глубину внедрения в слежавшийся и/или смерзшийся материал для разных типов полувагонов.
На рабочем органе жестко закреплены вибровозбудители. В верхней части рабочего органа располагаются кронштейны, ограничивающие глубину внедрения в слежавшийся и/или смерзшийся материал.
Крепление виброразгрузчика к подъемным средствам (крану, тельферу, лебедке и т. п.) осуществляется с помощью рабочей подвески за грузовое кольцо.Конструкция виброразгрузчика состоит из опорной рамы, внутри которой размещён подвижный рабочий орган со штырями для рыхления насыпного груза. На раме установлены откидные балки, позволяющие регулировать максимальную глубину внедрения в слежавшийся и/или смерзшийся материал для разных типов полувагонов.
На рабочем органе жестко закреплены вибровозбудители. В верхней части рабочего органа располагаются кронштейны, ограничивающие глубину внедрения в слежавшийся и/или смерзшийся материал.
Крепление виброразгрузчика к подъемным средствам (крану, тельферу, лебедке и т. п.) осуществляется с помощью рабочей подвески за грузовое кольцо.Принцип работы
Вибровозбудители, сообщают рабочему органу вертикально направленные колебания. Под воздействием вибрации и веса рабочего органа, штыри внедряются в слежавшийся и/или смерзшийся материал, разрушают его и побуждают к обрушению через открытые люки полувагонов.
В крайнем нижнем положении кронштейны рабочего органа ложатся на амортизаторы опорных балок, и в этот момент вибрация рабочего органа начинает передаваться стенкам полувагона, вследствие чего происходит очистка полувагона от остатков материала.
Благодаря наличию упругих амортизаторов на опорных балках, через которые вибрация передается полувагону, величина амплитуды возмущающей силы, воздействующей на кузов полувагона, снижается до допустимой нормы.
Наименование показателя
Ед. изм-ия
СО-265
СО-265ИВ
Производительность
т / ч
до 250
Характер колебаний
-
Вертикально направленные, сложные
Частота колебаний рабочего органа
Гц
25
16,67
Амплитуда колебаний
мм
до 7
Величина возмущающей силы вибровозбудителя
кН
188
Мощность двигателей вибровозбудителей
кВт
2×22
2×7
Скорость вращения электродвигателя
об. / мин
1500
1000
Степень защиты электрооборудования
IP
от 54
Напряжение питания
В
380
Масса виброразгрузчика с пультом управления
кг
7450
7400
Габаритные размеры:
Длина без учета откидных балок
Ширина Высота без подвески / с подвеской
мм
3650
3000
2900 / 3415
СО-265ИВ является модифицированным изделием серии СО-265. В ходе многолетнего опыта производства и сопровождения при эксплуатации наших виброразгрузчиков конструкторским бюро нашего предприятия были внесены существенные улучшения конструкции.
По запросу от Заказчика возможно изготовление и поставка изделия, оснащённого электрооборудованием во взрывозащитном исполнении.
