Вибратор накладной вагонный (ВНВ) предназначен для очистки открытых железнодорожных вагонов (полувагонов) с донной разгрузкой сыпучих материалов – углей, антрацитов и т.п. на повышенных путях и приемных устройствах с бункерами и траншеями. ВНВ широко применяется на обогатительных фабриках, сортировочных станциях, ТЭЦ, котельных и других промышленных объектах.
Назначение
Вибратор накладной вагонный (ВНВ) предназначен для очистки открытых железнодорожных вагонов (полувагонов) с донной разгрузкой сыпучих материалов – углей, антрацитов и т.п. на повышенных путях и приемных устройствах с бункерами и траншеями. ВНВ широко применяется на обогатительных фабриках, сортировочных станциях, ТЭЦ, котельных и других промышленных объектах.
ВНВ является более эффективной машиной из семейства накладных машин типа СО-266 и УРАЛ ЦНИИ-7771, призванной расширить эксплуатационный срок оборудования, повысить ремонтопригодность в «полевых» условиях и увеличить эффективность выгрузки сыпучих грузов.
Вибратор накладной вагонный отвечает требованиям ГОСТ 22235-76 "Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ".
ВНВ соответствует климатическому исполнению по выбору Заказчика У1 или УХЛ1 по ГОСТ 15150-69 и предназначен для эксплуатации при температурах от -50 °С (при условии замены масла в редукторах на соответствующее сезону) до +40 °С.
По запросу от Заказчика возможно изготовление и поставка изделия, оснащённого электрооборудованием во взрывозащищенном исполнении в соответствии с ТР ТС 012/2011.
Описание устройства

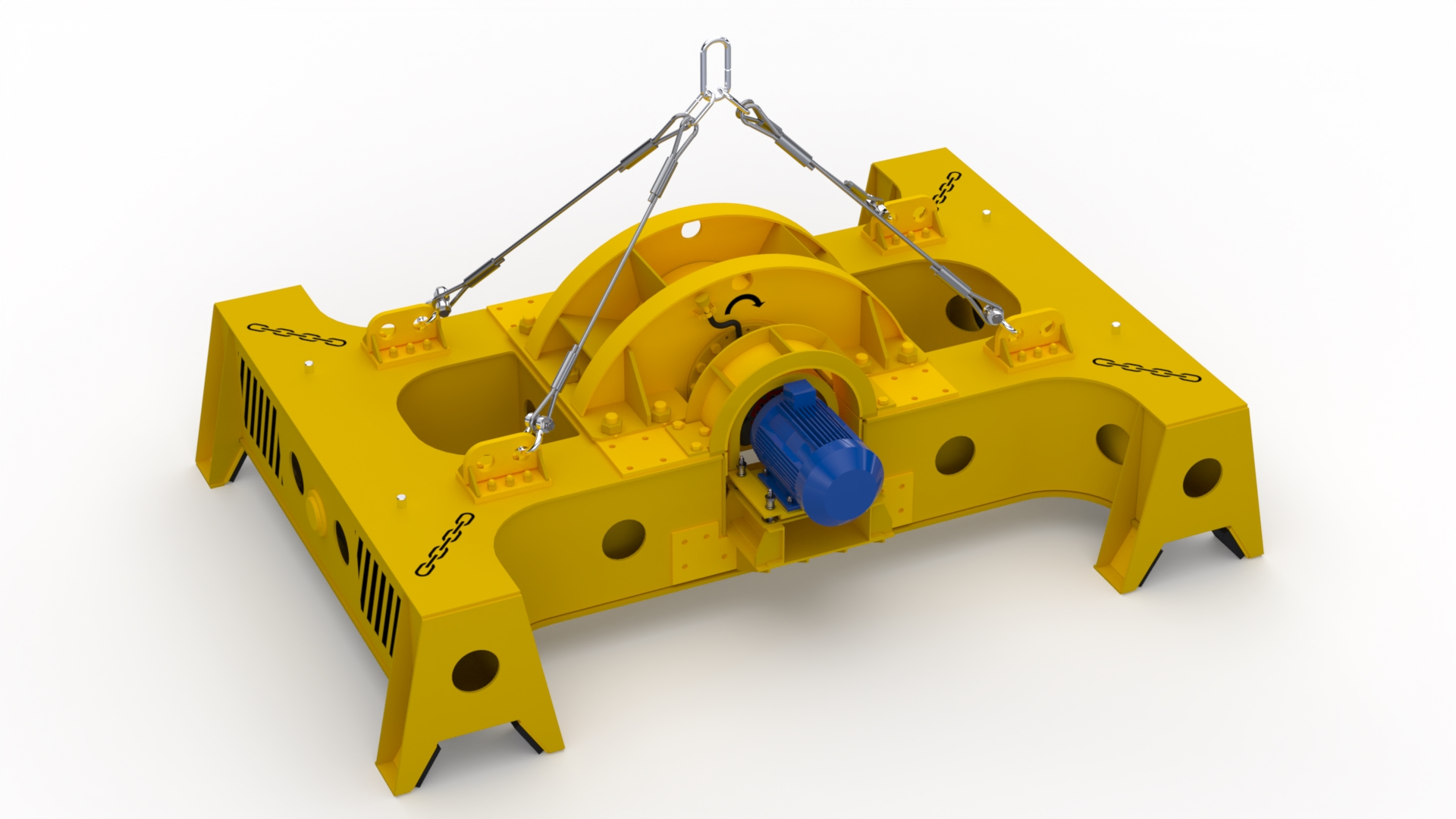

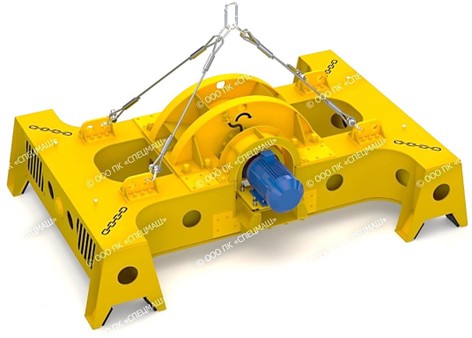

Вибромашина состоит из рамы, на которой размещен вибровозбудитель, приводимый в действие электродвигателем привода, закрепленного на раме на виброизолирующей опоре.
Колебательные движения вибратора возникают за счет кругового действия инерционной силы массы дебаланса – втулки, эксцентрично расположенной на валу привода.
Вращение вала вибровозбудителя осуществляется двигателем, соединенным при помощи упругой муфты, которая ограждена кожухом.
Крепление вибратора к подъемным средствам (крану, тельферу, лебедке и т. п.) осуществляется с помощью рабочей подвески за грузовое кольцо.
Кроме рабочей подвески, предусмотрены также четыре пружинные контрольные подвески.
Принцип работы
Вибратор накладной вагонный при помощи подъемного оборудования (кран, тельфер, лебедка и т. п.) устанавливается на вагон с открытыми люками. Оператор с пульта дает сигнал начала работы с помощью кнопки «ПУСК» без фиксации (напряжение на вибраторы подаётся до тех пор, пока оператор не отпустит кнопку «ПУСК»). Колебания передаются на полувагон – груз высыпается. Оператор отжимает кнопку «ПУСК» для прекращения колебаний. Далее при необходимости ВНВ передвигается вдоль полувагона при помощи подъемного оборудования для повторения цикла виброразгрузки до полного опустошения полувагона.
По завершению разгрузки полувагона ВНВ переносится на очередной полувагон и цикл повторяется.
Наименование показателя
Единица измерения
ВНВ-2М
ВНВ-3М
ВНВ-4М
Производительность
т / ч
до 320
до 340
до 380
Частота колебаний
рабочего органа
Гц
25
16,67
Максимальная амплитуда
вынуждающей силы
кН
88
Направление векторной плоскости колебаний
-
параллельно продольной оси полувагона
перпендикулярно продольной оси вагона
Мощность двигателя
номинальная
кВт
15
Скорость вращения электродвигателя
об. / мин
1500
1000
Степень защиты электрооборудования
IP
от 54
Напряжение питания
В
380
Масса (с подвесками)
кг
5350
5450
4800
Габаритные размеры:
мм
Длина
3000
3000
2450
Ширина
3635
3635
3635
Высота без подвески / с
1240 / 2210
1240 / 2210
1240 / 2210
подвеской
Линейка моделей ВНВ состоит из следующих изделий:
- ВНВ-2М – векторная плоскость колебаний расположена соосно длине полувагона. Данная модификация в настоящий момент снята с производства и заменена на более производительные ВНВ-3М и ВНВ-4М.
- ВНВ-3М – векторная плоскость колебаний расположена поперек длины полувагона, что в значительной степени повышает эффективность работы вибромашины с точки зрения производительности выгрузки и очистки кузова полувагона.
- ВНВ-4М - векторная плоскость колебаний расположена поперек длины полувагона. В отличии от ВНВ-3М конструкция оснащена подпружиненными пригрузами, которые позволили повысить эффективность работы вибромашины и снизить уровень шума на 15 дБ.
По запросу от Заказчика возможно изготовление и поставка изделия, оснащённого электрооборудованием во взрывозащитном исполнении.
