Установка струйной очистки полувагонов СМСО 63.22 предназначена для очистки путем выдувания из ж/д полувагона, всасывания в патрубки и удаления за пределы рабочей зоны снега, пыли, мелкого мусора. Установка струйной очистки отвечает требованиям ГОСТ 22235–76 "Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ".
Назначение
Установка струйной очистки полувагонов СМСО 63.22 предназначена для очистки путем выдувания из ж/д полувагона, всасывания в патрубки и удаления за пределы рабочей зоны снега, пыли, мелкого мусора.
Установка струйной очистки отвечает требованиям ГОСТ 22235–76 "Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ".
СМСО 63.22 соответствует климатическому исполнению по выбору Заказчика У1 или УХЛ1 по ГОСТ 15150–69 и предназначен для эксплуатации при температурах от -50 °С (при условии замены масла в редукторах на соответствующее сезону) до +40 °С.
По запросу от Заказчика возможно изготовление и поставка изделия, оснащённого электрооборудованием во взрывозащищенном исполнении в соответствии с ТР ТС 012/2011.
Описание устройства

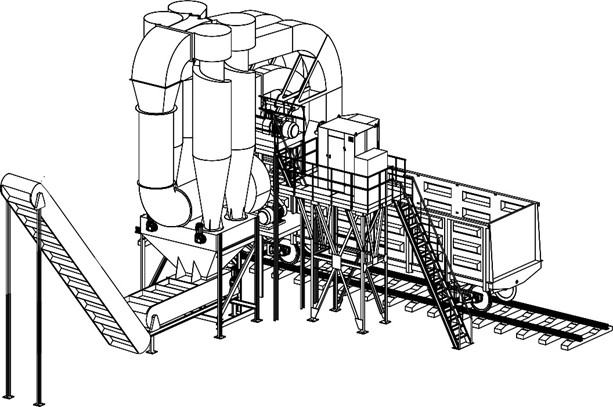

Основными составляющими установки являются: портал, вытяжной-дутьевой механизм, транспортер.
В состав портала входят: металлоконструкция, предназначенная для базирования вытяжной- дутьевой установки, механизм подъёма блока вытяжных зонтов и дутьевого сопла, площадка обслуживания под кабину оператора с ограждениями, лестницей и силовым шкафом.
Вытяжной-дутьевой механизм состоит из: нагнетающих и всасывающих воздуховодов с соответствующими вентиляторами, циклона, привода сканирования дутьевого сопла, блока циклонов с системой импульсной пневмоочистки и скребковым затвором.
Транспортер представляет собой работающие в паре ленточный транспортер горизонтальный и ленточно-ковшовый транспортер наклонный.
Принцип работы
Состав полувагонов подается участок очистки. Оператор подает сигнал о включении установки у края первого полувагона. Патрубки установки опускаются в рабочее положение. Включаются вентиляторы, и снежная масса всасывается в вытяжной патрубок, проходит через циклон и подаётся на транспортёр. Транспортёр, в свою очередь, переносит снежную массу в отвал. В это время по команде оператора состав начинает движение со скоростью не более 0,36 км/ч.
Для удаления намерзаний внутри стенок циклона предусмотрены эластичные пневмомешки системы пневмоочистки циклонов. Транспортер ставится с подъёмом под углом, перенося снежную массу на второй транспортёр, расположенный выше габарита приближения строений. После прохождения всего состава – оператор выключает установку, патрубки поднимаются в стояночное положение за габарит приближения строений.
Наименование показателя
Ед. изм-ия
Значение
Производительность установки
вагон/ч
до 26
Время очистки 1 ж/д полувагона от снега
мин
от 2,3
Рабочая скорость движения состава
км/ч
до 0,36
Степень защиты электрооборудования
IP
от 54
Напряжение питания
В
380
Суммарная установленная мощность электропотребителей
кВт
480
Мощность нагнетающего вентилятора
кВт
250
Производительность нагнетающего вентилятора
м3/с
22,5
Мощность вытяжного вентилятора
кВт
200
Производительность вытяжного вентилятора
м3/с
35,3
Мощность привода поворота патрубка
кВт
4
Габаритные размеры:
мм
Длина
13500
Ширина без учета транспортера
11000
Высота
10550
По запросу от Заказчика возможно изготовление и поставка изделия, оснащённого электрооборудованием во взрывозащитном исполнении.
