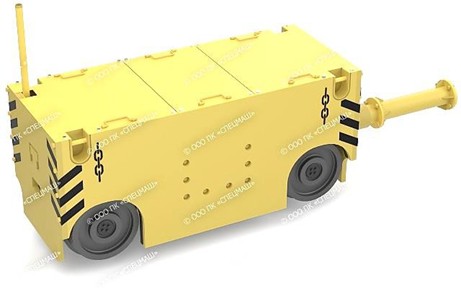

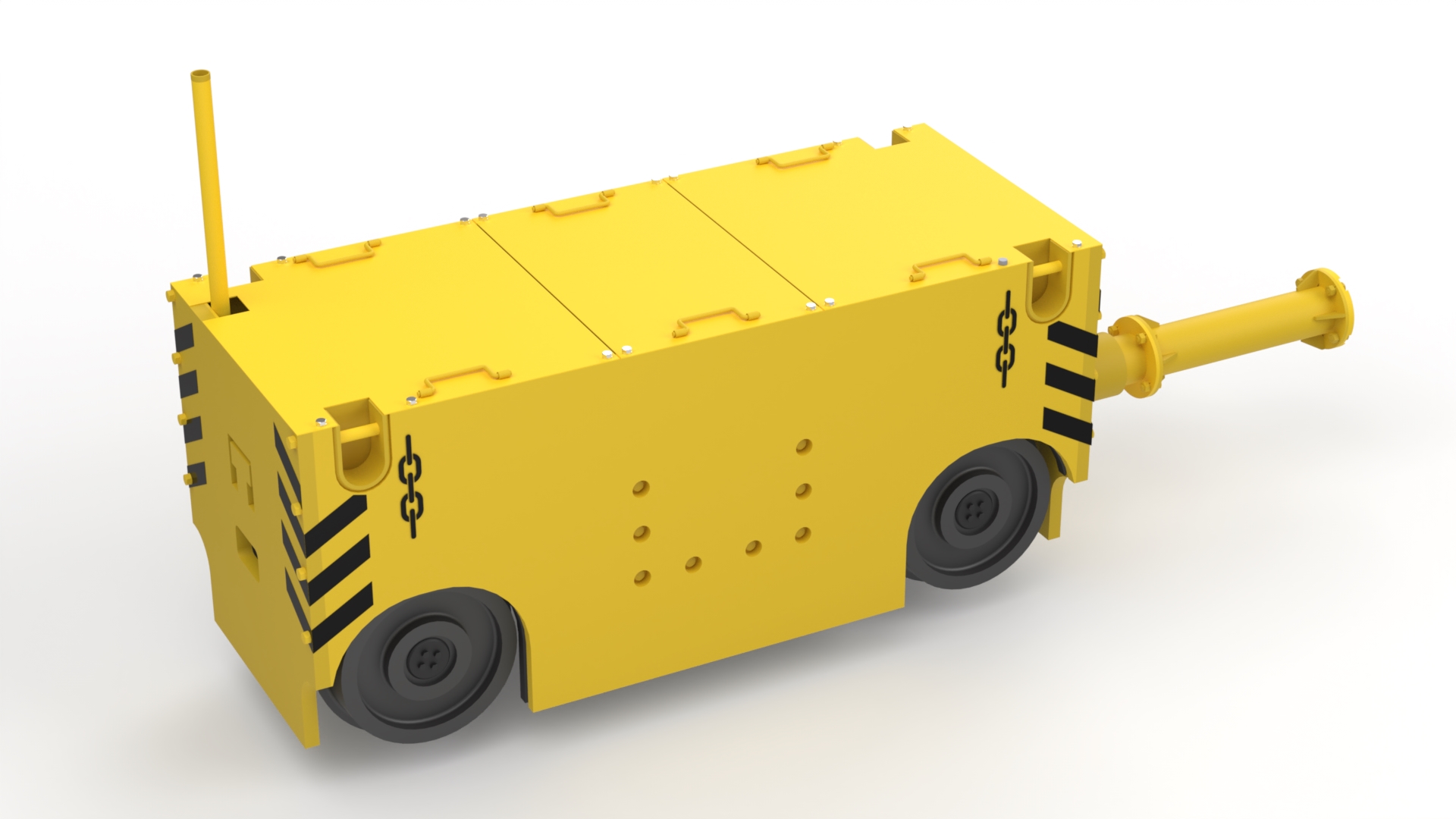

Толкатель вагонеток самоходный ТС-11-600 (ТС-11-750) предназначен для работы в составе комплекса обмена вагонеток в клетях и опрокидывателях на верхних приёмных площадках надшахтных зданий в схемах откатки с перестановочными платформами, рекомендуемых типажом для горной промышленности.
Назначение
Толкатель вагонеток самоходный ТС-11-600 (ТС-11-750) предназначен для работы в составе комплекса обмена вагонеток в клетях и опрокидывателях на верхних приёмных площадках надшахтных зданий в схемах откатки с перестановочными платформами, рекомендуемых типажом для горной промышленности.
Толкатель так же предназначен для перемещения платформ, тележек и т.п. на колесном ходу, задействованных в технологических цепочках на промышленных площадках и шахтах, не опасных по газу и пыли.
Описание устройства
Можно заменить абзац выше на: Толкатель приводится в движение от мотор-редуктора со встроенным тормозом. Выходной вал мотор-редуктора жестко связан с передним редуктором хода и через карданную передачу с задним редуктором хода. Редуктор хода представляет собой одноступенчатый конический редуктор, на выходных концах которого установлены колеса толкателя. Мотор-редуктор фирмы NORD объединяет в себе двухскоростной электродвигатель со встроенным тормозом, трехступенчатый цилиндрический редуктор с параллельными валами. Встроенный тормоз имеет возможность ручного растормаживания с фиксацией.
Съемный хобот, состоящий их сборных корпусов, внутри которых установлены пружины, предназначен для смягчения удара при контакте с вагонеткой.
Электропитание толкателя происходит от подвесного кабеля, который подводится через трубу.
Высота подвеса кабеля не менее двух метров.
Толкатель имеет две скорости и возможность реверсивного движения. Передвижение толкателя самоходного ТС-11-600 осуществляется по колее 600 мм, ТС-11-750 – по колее 750 мм.
Принцип работы
Управление толкателем осуществляется в двух режимах: автоматическом и ручном. В автоматическом режиме сигнал подается от путевых датчиков или концевых выключателей, входящих в комплект оборудования комплекса по обмену вагонеток. Ручное управление осуществляется при помощи кнопок на пульте управления комплексом. Смена режимов осуществляется переключением пульта управления.
Технические характеристики
Наименование показателя
Единица измерения
Значение
Толкающее усилие
кгс / Н
от 1000 / 9807
Масса перемещаемых вагонеток
т
до 20
Максимальный рабочий уклон при движении толкателя
промилле
12
Скорость движения толкателя
м/с
до 1
Число ведущих осей
шт.
2
Длина рабочего хода
м
от 4 до 30
Клиренс
мм
55
Высота хобота от уровня головки рельс
мм
365
Колея
мм
600 / 750
Мотор-редуктор
-
Ц3 ВК-200-10-36-У1
Мощность привода
кВт
11
Скорость вращения электродвигателя
об. / мин
1500
Степень защиты электрооборудования
IP
от 54
Напряжение питания
В
380
Масса
кг
4950
Габаритные размеры: Длина Ширина Высота
(от УГР без кронштейна кабеля / с кронштейном кабеля)
мм
3500
940
1050 / 1680
По запросу от Заказчика возможно изготовление и поставка изделия, оснащённого электрооборудованием во взрывозащищенном исполнении в соответствии с ТР ТС 012/2011.
