Опрокидыватель вагонеток — устройство для разгрузки шахтных вагонеток путём их поворота или наклона в положение, обеспечивающее высыпание груза

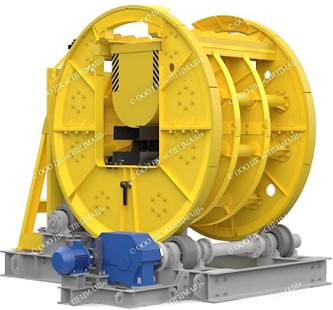

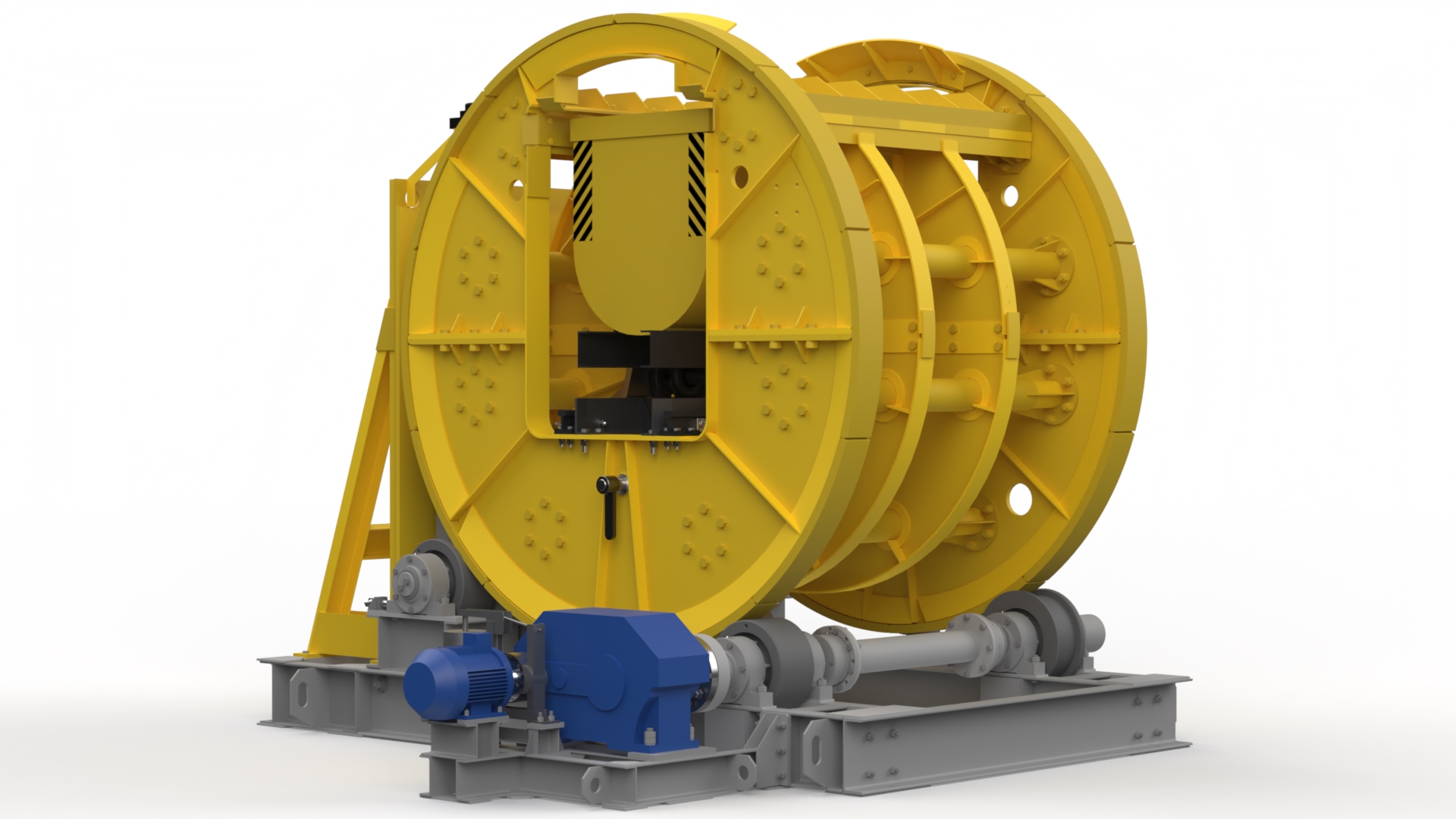

Опрокидыватель вагонеток круговой предназначены для разгрузки как одиночных вагонеток, так и не расцепленных составов грузовых вагонеток с глухим кузовом типа ВГ. Опрокидыватели применяются на горнодобывающих предприятиях черной и цветной металлургии в шахтах, не опасных по газу и пыли.
Назначение
Опрокидыватель вагонеток — устройство для разгрузки шахтных вагонеток путём их поворота или наклона в положение, обеспечивающее высыпание груза
Опрокидыватель вагонеток круговой предназначены для разгрузки как одиночных вагонеток, так и не расцепленных составов грузовых вагонеток с глухим кузовом типа ВГ. Опрокидыватели применяются на горнодобывающих предприятиях черной и цветной металлургии в шахтах, не опасных по газу и пыли.
Опрокидыватели устанавливаются в околоствольных дворах скиповых подъёмов шахт или в надшахтных зданиях клетьевых подъёмов.
Описание работы
Электровоз (Толкатель) с груженым составом подает вагонетки в опрокидыватель. При достижении вагонеткой зоны опрокидывания, контролируемой датчиком положения состава, наездом на рычаг срабатывает стопорное устройство, фиксируя вагонетку. Посредством привода барабан опрокидывателя начинает свое вращение. Далее барабан возвращается в исходное положение, воздействуя на рычаг механизма возврата, который открывает стопоры, и останавливается. Толкатель продвигает состав. В зону опрокидывания попадает следующая вагонетка, и цикл повторяется, пока не разгрузятся все вагонетки. Для направления потока материала служит щит отбойный.
Предусматривается ручное и автоматическое управление опрокидывателем.
Описание и работа составных частей:
- Барабан опрокидывателя предназначен для размещения и удержания вагонетки во время разгрузки.
- Барабан представляет собой сборно-сварную металлоконструкцию и состоит из 2-х дисков, отдельных секций, бандажей, которые соединяются между собой при помощи болтовых и сварных соединений.
- Внутри барабана укреплены: рельсовый путь, служащий для прохода вагонеток; стационарные упоры, обеспечивающие удержание вагонетки в опрокинутом положении; стопорное устройство, фиксирующее вагонетку при установке ее в барабан.
- Стопорное устройство состоит из двух стопоров, включающих в себя рельсы, направляющие, кулаки, опоры, пружины, оси, а также механизм возврата с системой рычагов, траверсы и тяг.
- Бандажами дисков барабан опирается на приводные и поддерживающие ролики привода.
- Привод опрокидывателя представляет собой также сборно-сварную конструкцию.
- Щит отбойный служит для направления разгружаемой горной массы в воронку. Щиты малые служат для той же цели и, в случае необходимости для удобства транспортировки, могут быть сняты. Щиты представляют собой металлоконструкцию из швеллеров и листов с дополнительной стальной футеровкой поверхности «рабочей» стороны из стали Хардокс или аналога.
- Ограждение. Для безопасного обслуживания опрокидывателя вращающиеся части его защищены специальным ограждением.
- Электрооборудование состоит из пульта управления, электродвигателей и приводов тормозов, датчиков, приборов контроля и пр.
- Экстренная остановка опрокидывателя – нажать кнопку «СТОП».
Примечание: весь технологический цикл осуществляется в режиме полуавтоматического управления, но в случае необходимости оператор может переключателем режима работы перейти на режим «Ручное управление».
Опрокидыватели ОК1-1.2, ОК2-1.2, ОК1-2.2, ОК2-2.2, и ОКЭ1-10.0 применяются на горнодобывающих предприятиях цветной металлургии.
Опрокидыватели
ОК1-1,2-
600А (750А)
ОК2-1,2-600А
(750А)
ОК1-2,2-600А
(750А)
ОК2-2,2-
600А (750А)
Тип разгружаемых вагонеток
ВГ-1,2
ВГ-1,2
ВГ-2,2
ВГ-2,2
Количество одновременно разгружаемых вагонеток
1
2
1
1
Продолжительность одного оборота барабана, сек
13 ± 1
Управление
Автоматическое или дистанционное (местное)
Длина без стопоров и резервного привода, мм, не более
3 900
6 000
4 850
7 950
Ширина, мм, не более
3 850
3 850
3 830
3 400
Высота , мм, не более
3 400
3 400
3 400
17 500
Масса, кг, не более
11 000
14 000
13 000
13 000
Опрокидыватели ОКЭ 1–4.5, ОКЭ 2–4.5 и ОК 1–4.5 на горнодобывающих предприятиях черной металлургии.
Опрокидыватели
ОКЭ1-4,5- 750А (900А)
ОКЭ1-10,0- 750А (900А)
ОКЭ2-4,5- 750А (900А)
ОК1-4,5- 750А (900А)
Тип разгружаемых вагонеток
ВГ-4,5A
ВГ-10; ВГ-30
ВГ-28; ВГ- 4,5А
ВГ-4,5A
Количество одновременно разгружаемых вагонеток
1
1
2; 1
1
Продолжительность одного оборота барабана, сек
13 ± 1
Управление
Автоматическое или дистанционное (местное)
Длина без стопоров и резервного привода, мм, не более
8 500
12 200
12 500
8 500
Ширина, мм, не более
6 300
Высота, мм, не более
4 500
Масса, кг, не более
40 000
49 000
50 000
29 000
