Печной комплекс предназначен для выполнения технологического процесса получения сульфида натрия восстановительными операциями из подготовленной шихты сульфата натрия с коксом. Барабанная печь установлена на вращающих катка привода вращения, которые в свою очередь установлены на наклоняемой раме с помощью гидроцилиндра, питаемого локальной гидростанцией. Возможность наклона (до -30) барабана печи позволяет выполнять выгрузку плава по завершению процесса восстановительных реакций.
Назначение изделия.
Печной комплекс предназначен для выполнения технологического процесса получения сульфида натрия восстановительными операциями из подготовленной шихты сульфата натрия с коксом.
Барабанная печь установлена на вращающих катка привода вращения, которые в свою очередь установлены на наклоняемой раме с помощью гидроцилиндра, питаемого локальной гидростанцией. Возможность наклона (до -30°) барабана печи позволяет выполнять выгрузку плава по завершению процесса восстановительных реакций.
На откидной крышке печи установлена газовая горелка и термопара для контроля температуры печи.
На опоре газовой рампы расположен блок АСУ горелкой и терморегулирующий прибор.
Загрузка подготовленной шихты осуществляется с помощью шнекового загрузчика передвигающего к открытому зеву барабана печи по рельсовому пути. Бункер загрузчика в удаленном от печи положении заполняется шихтой из бункера склада. Контроль дозы загрузки бункера загрузчика осуществляется тензодатчиками, на которых установлен бункер загрузчика.
Описание устройства.

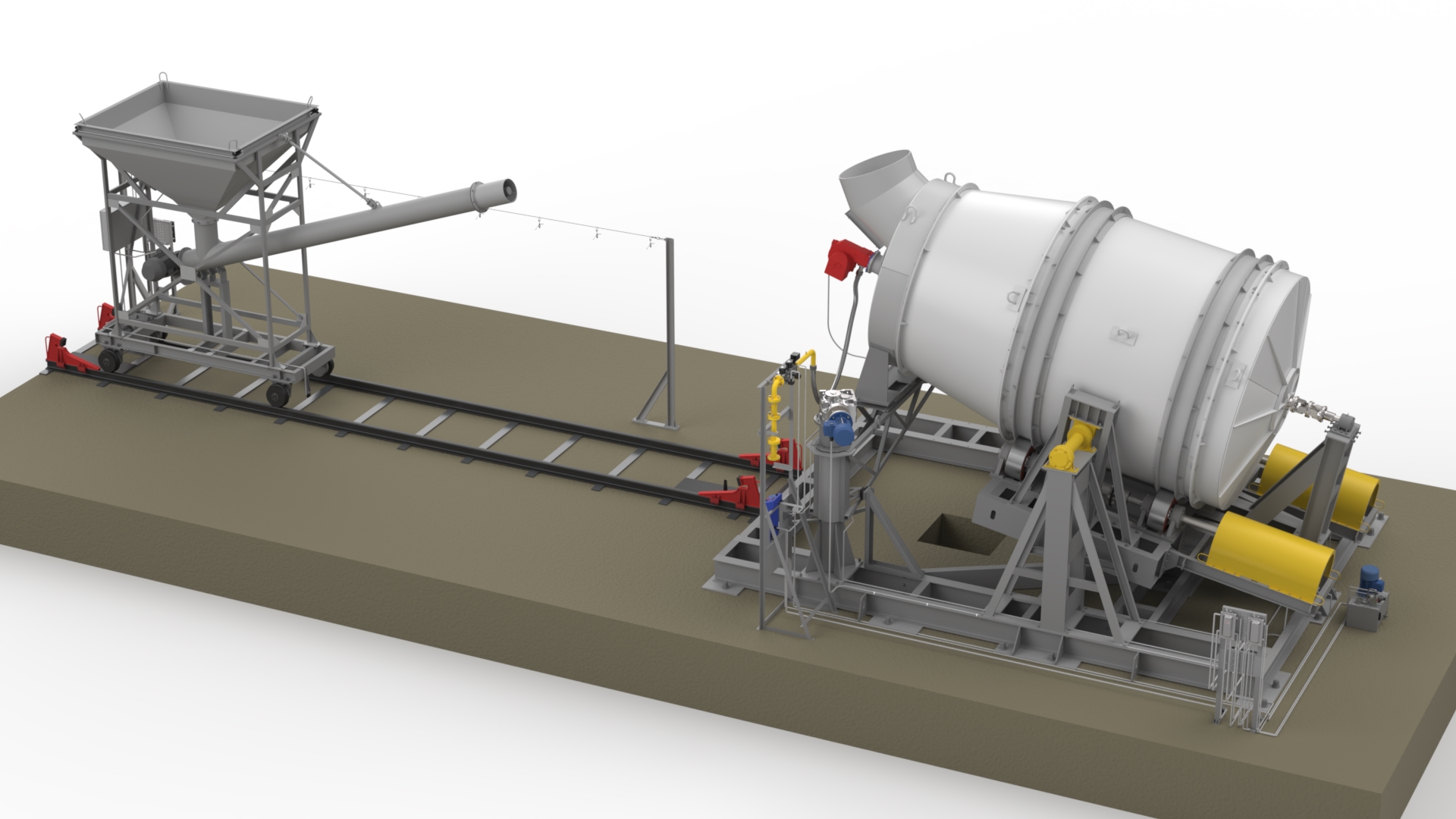

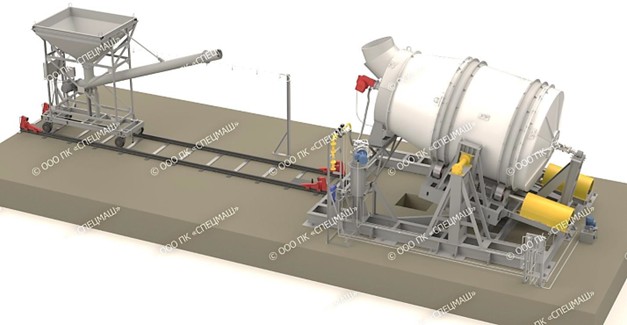

Печной комплекс состоит из двух устройств: барабанной вращающей печи с газовым нагревом ПВСН-01 и шнекового загрузчика шихты ПВЗШ-01, которые работают в автоматическом режиме по заданной программе. Контроль режимов работы оператором дистанционный.
Печь, вращающая барабанного типа установлена на наклоняемой платформе. Наклон платформы от -10 град. до +45 град к горизонту производится гидроцилиндрами от упора до упора в
двух положениях: первое - в режимах шнековой загрузки и восстановления (-10 град.); второе – в режиме выгрузки (+45 град).
Загрузочная машина состоит из подвижной рельсовой платформы с установленными на ней бункером и электро-механизированным шнековым транспортером.
Технологический процесс работы печи с горелкой и загрузчика управляется единой системой автоматического управления. Созданы условия дистанционного контроля и управления комплексом с помощью пульта оператора и видеосистемы.
Автоматическая работа комплекса происходит по программе ПЛК АСУ.
Контроль выполнения автоматических операций работы комплексом ведется оператором на мониторе видеосистемы, камеры, которые установлены напротив основных рабочих зон. В случае возникновения нештатной ситуации оператор имеет возможность, остановив автоматический режим, перейти на ручное управление.
Принцип работы.
Из бункера шихты порция, соответствующая разовой загрузки печи восстановления, при помощи шнекового дозатора загружается в загрузочную машину.
Печь восстановления перед загрузкой прогрета и выведена на рабочий режим.
В период загрузки печи газовая горелка печи отключена. После этого загрузочная машина перемещается к печи, при этом шнек заводится в печь и при вращении печи производится выгрузка шихты в печь. Затем загрузочная машина отводится от печи и подается под загрузку бункера очередной дозой шихты.
Выполняется розжиг газовой горелки печи, устанавливается рабочая мощность газовой горелки, и барабан печи продолжает вращение.
Для выгрузки готовых окатышей под выгрузочное окно торца печи подкатывается приёмный контейнер или водоохлаждаемый шнек. Выключается газовая горелка печи, затем гидроцилиндрами вращающая печь переводится из положения -10 град. в +45град.
Путем изменения угла наклона рамы печи с ориентацией загрузочного окна в нижнее положение производится выгрузка окатышей при вращении печи.
После выгрузки печь устанавливается в исходное рабочее положение и загружается новой порцией шихты.
Техническая характеристика ПВСН-01:
Наименование параметра и размера
Показатель
Производительность по плаву до, кг/цикл
2240
Производительность по шихте до, кг/цикл
3250
Время рабочего цикла восстановления до, час
2
Рабочая температура восстановления сульфата натрия в
сульфид натрия, °С
950-1050
Установленная эл мощность, кВт
19
Тип газовой горелки и модель
Газогорелочный Блок (ГБГ) - Автоматическая модулируемая
двухступенчатая газовая горелка ЕММА-С1
Номинальная тепловая мощность ГБГ, квт
1000,0
Номинальное потребление природного газа до м3/час
106 +/- 5
Габаритные размеры печи, мм, не более
длина ширина высота
7750
5900
5068
Масса футерованной печи, кг не более
31800
Техническая характеристика ПВШЗ-01:
Наименование параметра и размера
Показатель
Ёмкость бункера до, т
3,6
Рабочая доза загрузки, т
3,25
Производительность шнека по выгрузке до, тн/час
45
Время выгрузки шихты до, мин
5
Скорость перемещения загрузчика к печи / от печи, м/мин
0…16
Внутренний размер рельсового пути Р38 (Р43) по колесный путь загрузчика, мм
1200
Установленная эл. мощность, кВт
21
Габаритные размеры печи, мм, не более
длина ширина высота
6670
2150
4100
Масса загрузчика не более, кг
2940
