Вертикально-фрезерные обрабатывающие центры модели VDLS применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.
Особенности

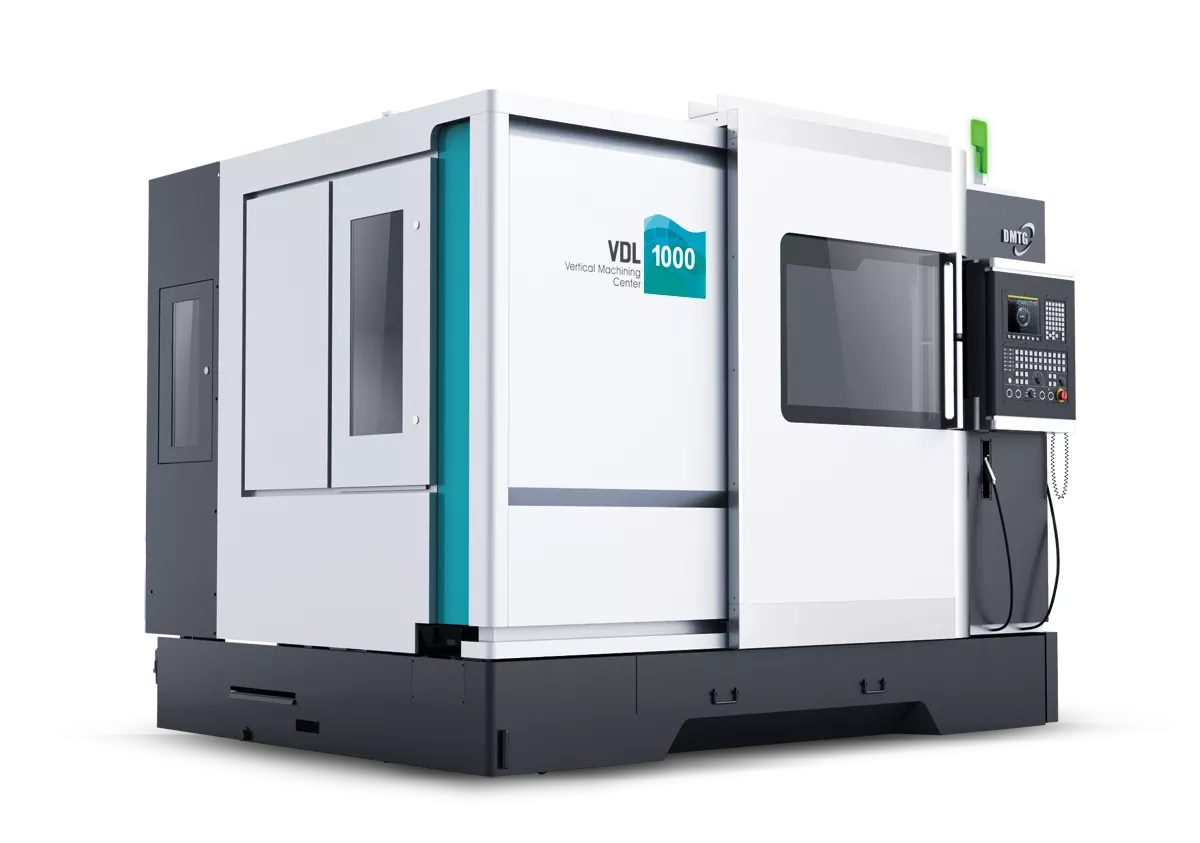

- Вертикальный обрабатывающий центр DMTG VDLS1000 применяется для обработки разнообразных деталей и изделий весом до 500 кг;
- Всего с одной установки заготовки можно выполнить все необходимые виды обработки: фрезерование, развертывание, растачивание, сверление, нарезание резьбы и т.д;
- Обрабатывающий центр оснащен автоматической системой смены инструмента, автоматической системой смазки, системой охлаждения, переносным импульсным генератором (MPG) и ограждением рабочей зоны кабинетного типа;
- Обрабатывающий центр оснащен защитным ограждением рабочей зоны полностью закрытого типа. Станина выполнена из высокопрочного чугуна;
- Конструкция станины разработана с использованием компьютерного анализа динамики методом конечных элементов. Имеет усовершенствованную систему усилений, обеспечивающих стабильность и жесткость.
Рекомендации по применению
- Центр применяется в обработке крупногабаритных коробчатых или нестандартных деталей, в сфере автомобилестроения, двигателестроения, судостроения, аэрокосмической промышленности и т.д.
- Фрезерование;
- Сверление;
- Зенкование;
- Расточные работы;
- Нарезание резьбы;
- Обработка двухмерных и трехмерных изогнутых поверхностей.
Технические характеристики
| Рабочий стол | ||
| Габариты стола | 1120×560 мм | |
| Макс. нагрузка на стол | 750 кг | |
| Расстояние от шпинделя до стола | 125-745 мм | |
| Шпиндель | ||
| Конус шпинделя | ISO40 (7:24) | |
| Привод | Прямой |
Ременная передача/ Зубчатый редуктор |
| Частота вращения шпинделя | 12000 об/мин | 8000 об/мин |
| Мощность | 7,5 (11) кВт | 11 (15) кВт |
| Расстояние от шпинделя до колонны | 629 мм | 666 мм |
| Макс. скорость реза | 10 м/мин | |
| Точность и перемещение | ||
| Тип направляющих | Линейные |
Линейные по осям X, Y Прямоугольные по оси Z |
| Ускоренная подача по осям X и Y | 36 м/мин | 24 м/мин (36 м/мин) |
| Ускоренная подача по оси Z | 30 м/мин | 20 м/мин |
| Точность позиционирования по оси X | ±0,016 мм | |
| Точность позиционирования по осям Y и Z | ±0,008 мм | |
| Повторяемость позиционирования по оси X | ±0,006 мм | |
| Повторяемость позиционирования по осям Y и Z | ±0,005 мм | |
| Перемещение по оси X | 1040 мм | |
| Перемещение по оси Y | 580 мм | |
| Перемещение по оси Z | 620 мм | |
| Инструментальный магазин | ||
| Тип инструментального магазина | Arm | |
| Кол-во инструментов в магазине | 24 | |
| Хвостовик режущего инструмента | BT40 | |
| Макс. масса инструмента | 8 кг | |
| Макс. диаметр инструмента | 78 мм | |
| Макс. диаметр инструмента (без соседних) | 155 мм | |
| Время смены инструмента | 2,7 сек | |
| Т-образные пазы | ||
| Кол-во пазов | 5 | |
| Ширина пазов | 18 мм | |
| Расстояние между пазами | 100 мм | |
| ЧПУ | ||
| ПО (на выбор) | Fanuc Oi-MF(5) Plus | |
| Fanuc Oi-MF(1) Plus | ||
| Siemens Sinumerik 828D | ||
| Mitsubishi M80B | ||
| Габариты | 2800×2671×2820 мм | |
| Масса | 7000 кг | |
