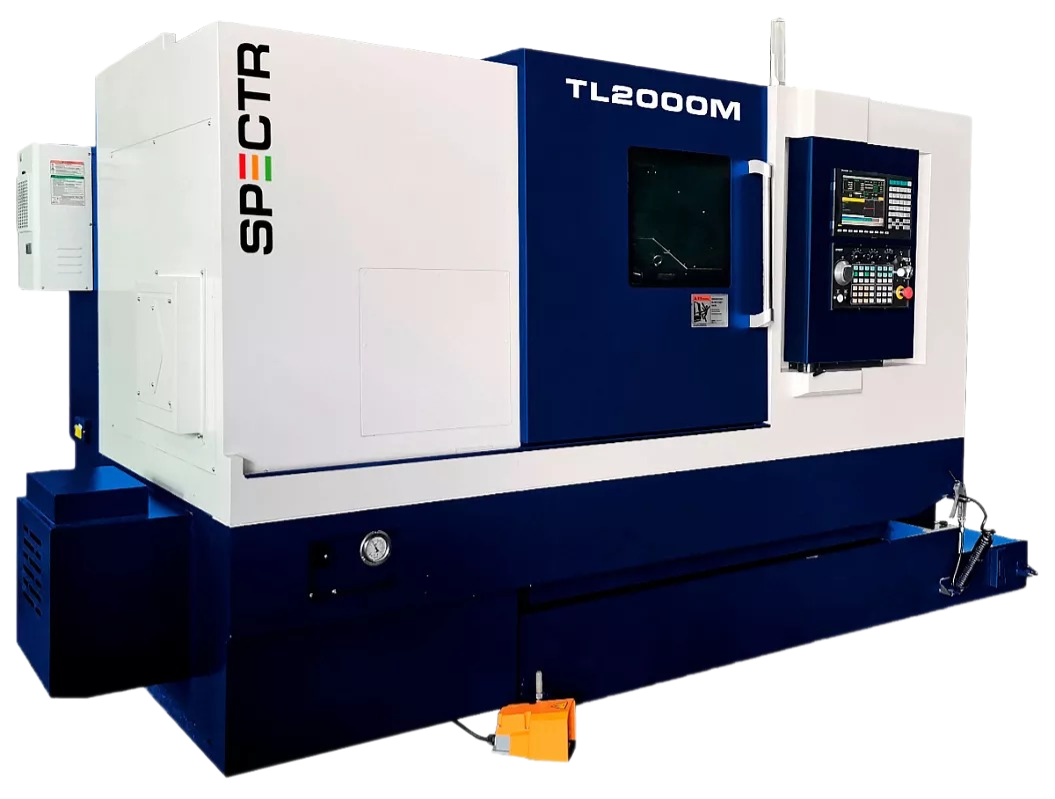

Токарные обрабатывающие центры SPECTR серии TL применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна.
Система крепления VDI имеет менее жесткую конструкцию крепления инструментальных блок к револьверной головке, и предназначена для обработки легких сплавов с небольшими припусками. При обработки твердых сплавов срок эксплуатации инструментальных блок значительно уменьшается из-за большой нагрузки на базовые посадочные поверхности.
Система крепления BMT имеет преимущество в жесткости инструментальных блоков к револьверной головке за счет крепления 4-мя болтами к револьверу. Это позволяет производить обработку при тяжелых режимах резания и обеспечивать высокую точность, позволяет достичь высокой производительности и сократить вспомогательное время, т.к. возможно производить обработку с большими припусками.
Преимущества VDI:
- Только один винт для затяжки блока, он прост в установке и быстрее настраивается оператором;
- Меньшие первоначальные инвестиции - стоимость резцедержателя ниже, чем резцедержателя BMT;
- Оператор может регулировать прямолинейность и точность блока.
Преимущества BMT:
- Более жесткий, используется для обработки в тяжелых условиях;
- Точная прямая фиксация, оператору не нужно настраивать прямолинейность блока;
- Больший ресурс блока за счёт равномерного распределения нагрузки при работе (больше упорных подшипников, больше точек крепления к револьверу, короткий вылет хвостовика).
Технические характеристики
Модель |
Ед.изм. |
TL-2000SY |
TL-2000SY/750 |
Параметры обработки |
|||
Устанавливаемый 0 заготовки |
мм |
650 |
650 |
Максимальный 0 точения |
мм |
450 |
450 |
Максимальная длина точения |
мм |
420 |
700 |
Максимальный 0 обрабатываемого прутка |
мм |
52 |
52 |
Перемещение |
|||
Перемещение по оси Х / Z / Y |
мм |
270 / 810 / 90 (±45) |
270 / 610 / 90 (±45) |
Главный шпиндель |
|||
Обороты шпинделя |
об/мин |
4200 |
4200 |
Размер патрона |
дюйм |
8" |
8" |
Конус шпинделя |
А2-6 |
А2-6 |
|
0 отверстия шпинделя |
мм |
65 |
65 |
Противошпиндель |
|||
Обороты шпинделя |
об/мин |
4 500 |
4 500 |
Размер патрона |
дюйм |
6" |
6" |
Конус шпинделя |
А2-5 |
А2-5 |
|
0 отверстия шпинделя |
мм |
56 |
56 |
Максимальный 0 обрабатываемого прутка |
мм |
45 |
45 |
Револьверная головка (тип BMT) |
|||
Количество инструментов |
12 (ВМТ55) |
12 (ВМТ55) |
|
Размер державки инструмента |
мм |
25 х 25 |
25 х 25 |
Максимальный 0 расточного инструмента |
мм |
40 |
40 |
Максимальные обороты приводного инструмента |
об/мин |
4 000 |
4 000 |
Подача |
|||
Ускоренная подача по оси Х/Y/Z |
м/мин |
24/6/24 |
24/6/24 |
Двигатели |
|||
Двигатель привода главного шпинделя |
кВт |
11 / 15 |
11 / 15 |
Крутящий момент главного шпинделя (привод ремень) |
Нм |
287 |
287 |
Двигатель привода противошпинделя |
кВт |
17 |
17 |
Крутящий момент противошпинделя (мотор-шп индел ь) |
Нм |
125 |
125 |
Двигатель приводного инструмента |
кВт |
2,7 |
2,7 |
Крутящий момент приводного инструмента |
Нм |
12 / 46 |
12 / 46 |
Двигатель привода осям X/Y/Z |
кВт |
3 / 1,4 / 3 |
3 / 1,4 / 3 |
Точностные характеристики |
|||
Точность позиционирования по осям X/Z/Y |
мм |
±0,005 |
±0,005 |
Повторяемость позиционирования по осям X/Z/Y |
мм |
±0,003 |
±0,003 |
Система СОЖ |
|||
Давление |
Бар |
20 |
20 |
Объём бака |
л |
220 |
300 |
Размеры |
|||
Длина |
мм |
2 688 |
2 688 |
Ширина |
мм |
1 739 |
1 739 |
Высота |
мм |
2 010 |
2 010 |
Вес |
кг |
4 400 |
4 900 |
