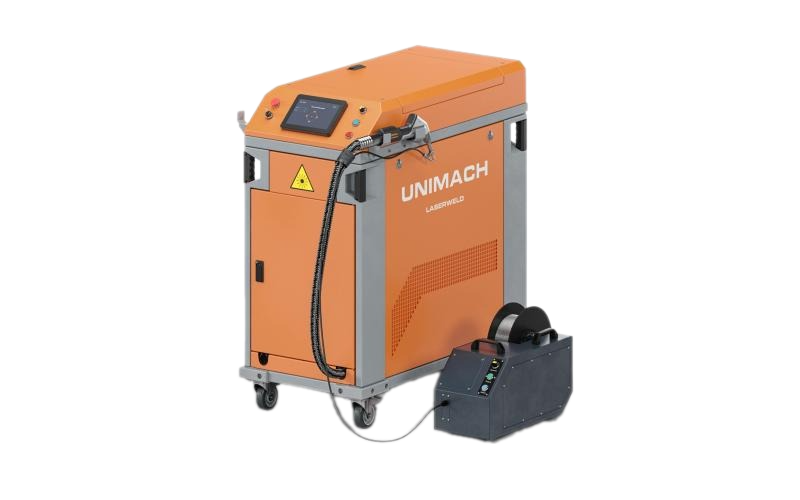

В отличие от традиционных сварочных аппаратов, позволяет осуществлять сварку заготовок различной толщины и материалов без необходимости производить сложную перенастройку. Использование в качестве источника оптоволоконного лазера IPG позволяет добиться безупречной производительности системы. В результате получаются ровные сварочные швы высокого качества, не нуждающиеся в последующей обработке.
Принцип работы
С помощью зеркально-оптических систем лазерный луч подается от источника в область стыка свариваемых изделий. Далее происходит разогрев, плавление и испарение частиц на кромках изделий. Расплавленный металл заполняет все микронеровности и дефекты изделий, образуя сварное соединение с большой плотностью.
Благодаря острой фокусировке лазерного луча и возможности передачи его на значительные расстояния, можно осуществлять сварку в труднодоступных местах: внутри полостей, в углублениях гофрированных конструкций и др.
Преимущества LaserWeld
Универсальность
Сварочный аппарат LaserWeld имеет несколько режимов подачи излучения: петля, линия, круг или точка, что позволяет существенно расширить многообразие возможных рабочих операций.
Для сварки заготовок с неровными краями аппарат оборудован автоматической подачей проволоки в зону сварки. Проволока плавится, смешиваясь с основным материалом, и заполняет неровности кромки изделия.
Возможность сваривать нестандартные заготовки
Возможности сварки не ограничены размерами рабочей поверхности. С помощью ручного сварочного пистолета можно сваривать длинные поверхности, труднодоступные зоны и осуществлять сварку под углом.
Минимальная деформация сварочного шва
Устойчивое и качественное формирование сварочного шва. Отсутствует нагревание околошовной области.
Высокая скорость работы
Благодаря специфике процесса лазерная сварка в 10 раз превосходит по скорости традиционную дуговую сварку.
Простота в обслуживании
Требуется минимальное количество расходных материалов.
Высокая эргономичность
Автомат для лазерной сварки прост в эксплуатации и не требует сложной перенастройки при смене материала. Устройство можно свободно перемещать по производственному помещению.
Основные технические данные
Общие характеристики | |
---|---|
Мощность, Вт | 1000; 1500; 2000 |
Длина волны, нм | 1060 |
Тип излучения | непрерывный |
Скорость | 120 мм/сек |
Система охлаждения | чиллер |
Рабочая температура | 15-35°С |
Влажность | <70%, отсутствие конденсата |
Сварочный зазор, мм | ≤0,5 |
Толщина шва, мм | 0,5-5 |
Напряжение, В | 380 |
Сварочный пистолет
Преимущества
Наличие гальвамоторов
Наличие двух сканаторных гальвомоторов позволяет производить сварку с использова-нием сложной траектории движения луча, что добавляет гибкости при выборе режимов работы и большей надежности сварного шва.
Легкость в эксплуатации
Управляя частотой и шириной развертки, используя разные фигуры движения луча, мож-но подобрать оптимальный режим сварки для конкретного материала.
Автоматизация процесса
Информация о состоянии сварочного пистолета, настройки гальвамоторов и податчика проволоки отслеживаются и настраиваются при помощи программы LaserWeld.
Сопловая насадка
Выбор сопла обуславливается выбором типа сварного шва:
- Для сварки стыковых швов;
- Для сварки внутренних углов;
- Для сварки внешних углов;
- Для сварки с проволокой;
- С круглым отверстием для ручной резки металла (требует отдельной настройки).
Технические характеристики
Частота развертки луча, Гц | от 1 до 100 |
Форма развертки луча | точка, линия, треугольник, круг, бесконечность, петля, строчка |
Охлаждение | водяное |
Охлаждение защитного стекла | защитный газ |
Ширина шва, мм | от 0,1 до 5 |
